熔斷器的分類，

1、螺旋式熔斷器RL:在熔斷管裝有石英砂，熔體埋于其中，熔體熔斷時，電弧噴向石英砂及其縫隙，可迅速降溫而熄滅。為了便于監視，熔斷器一端裝有色點，不同的顏色表示不同的熔體電流，熔體熔斷時，色點跳出，示意熔體已熔斷。螺旋式熔斷器額定電流為5～200A，主要用于短路電流大的分支電路或有易燃?xì)怏w的場所。

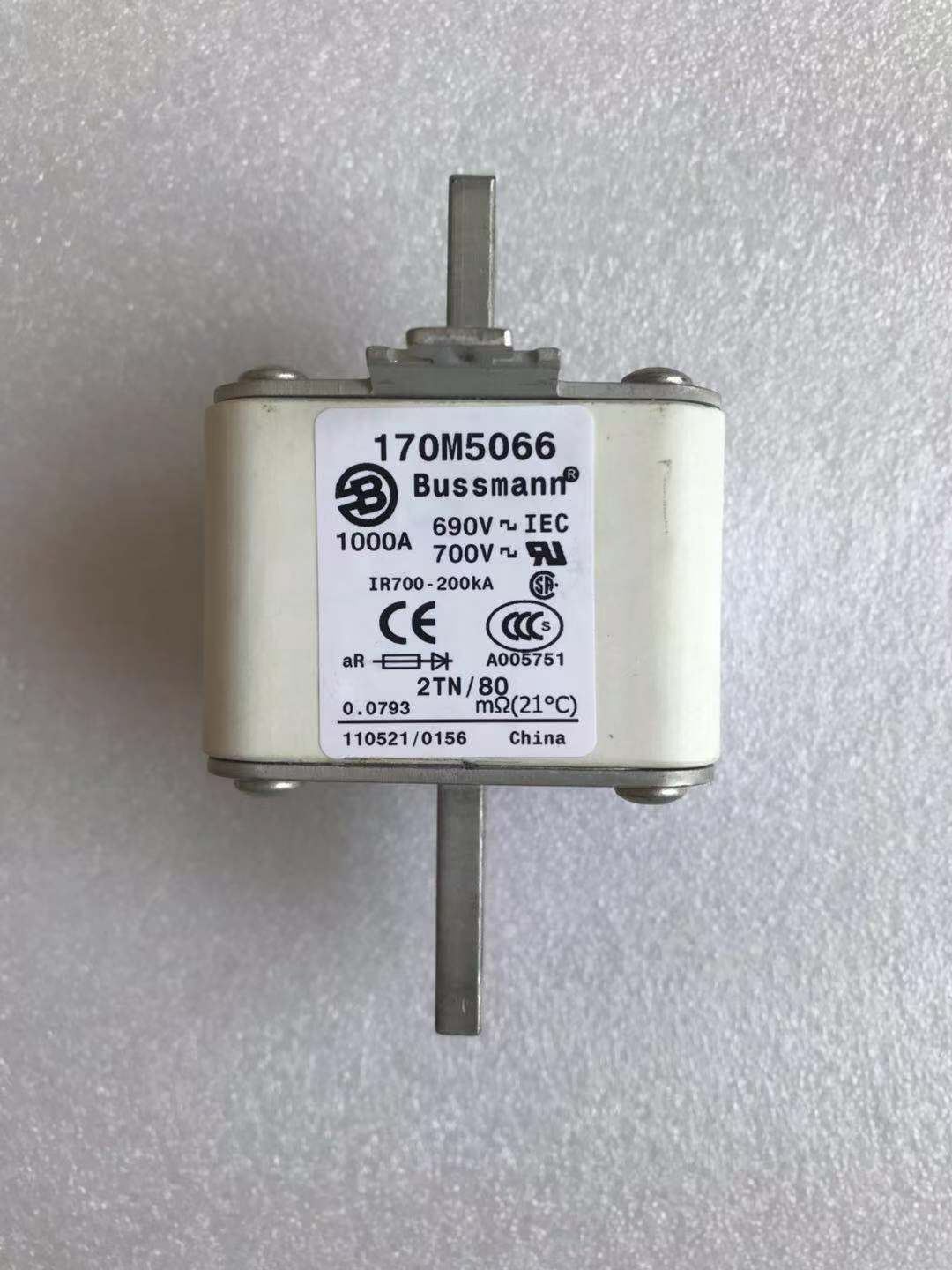

 2、有填料管式熔斷器 RT：    有填料管式熔斷器是一種有限流作用的熔斷器。由填有石英砂的瓷熔管、觸點和鍍銀銅柵狀熔體組成。填料管式熔斷器均裝在特別的底座上，如帶隔離刀閘的底座或以熔斷器為隔離刀的底座上，通過手動機構操作。填料管式熔斷器額定電流為50～1000A，主要用于短路電流大的電路或有易燃?xì)怏w的場所。

3、無填料管式熔斷器RM：    無填料管式熔斷器的熔絲管是由纖維物制成。使用的熔體為變截面的鋅合金片。熔體熔斷時，纖維熔管的部分纖維物因受熱而分解，產生高壓氣體，使電弧很快熄滅。無填料管式熔斷器具有結構簡單、保護性能好、使用方便等特點，一般均與刀開關組成熔斷器刀開關組合使用。



4、有填料封閉管式快速熔斷器RS：    有填料封閉管式快速熔斷器是一種快速動作型的熔斷器，由熔斷管、觸點底座、動作指示器和熔體組成。熔體為銀質窄截面或網狀形式，熔體為一次性使用，不能自行更換。由于其具有快速動作性，一般作為半導體整流元件保護用。

5、熔斷器根據使用電壓可分為高壓熔斷器和低壓熔斷器。根據保護對象可分為保護變壓器用和一般電氣設備用的熔斷器、保護電壓互感器的熔斷器、保護電力電容器的熔斷器、保護半導體元件的熔斷器、保護電動機的熔斷器和保護家用電器的熔斷器等。根據結構可分為敞開式、半封閉式、管式和噴射式熔斷器。

6、敞開式熔斷器結構簡單，熔體完全暴露于空氣中，由瓷柱作支撐，沒有支座，適于低壓戶外使用。分?jǐn)嚯娏鲿r在大氣中產生較大的聲光。

7、半封閉式熔斷器的熔體裝在瓷架上，插入兩端帶有金屬插座的瓷盒中，適于低壓戶內使用。分?jǐn)嚯娏鲿r，所產生的聲光被瓷盒擋住。

8、管式熔斷器的熔體裝在熔斷體內。然后插在支座或直接連在電路上使用。熔斷體是兩端套有金屬帽或帶有觸刀的完全密封的絕緣管。這種熔斷器的絕緣管內若充以石英砂，則分?jǐn)嚯娏鲿r具有限流作用，可大大提高分?jǐn)嗄芰Γ视址Q作高分?jǐn)嗄芰θ蹟嗥鳌Ｈ艄軆?nèi)抽真空，則稱作真空熔斷器。若管內充以SF6氣體，則稱作SF6熔斷器，其目的是改善滅弧性能。由于石英砂，真空和SF6氣體均具有較好的絕緣性能，故這種熔斷器不但適用于低壓也適用于高壓。

9、噴射式熔斷器是將熔體裝在由固體產氣材料制成的絕緣管內。固體產氣材料可采用電工反白紙板或有機玻璃材料等。當短路電流通過熔體時，熔體隨即熔斷產生電弧，高溫電弧使固體產氣材料迅速分解產生大量高壓氣體，從而將電離的氣體帶電弧在管子兩端噴出，發出極大的聲光，并在交流電流過零時熄滅電弧而分?jǐn)嚯娏鳌＝^緣管通常是裝在一個絕緣支架上，組成熔斷器整體。有時絕緣管上端做成可活動式，在分?jǐn)嚯娏骱箅S即脫開而跌落，此種噴射式熔斷器俗稱跌落熔斷器。
